鋼管漏磁探傷系統的構成-飛泰檢測儀器 |
發布時間:2023/5/26 9:21:16 瀏覽次數: |

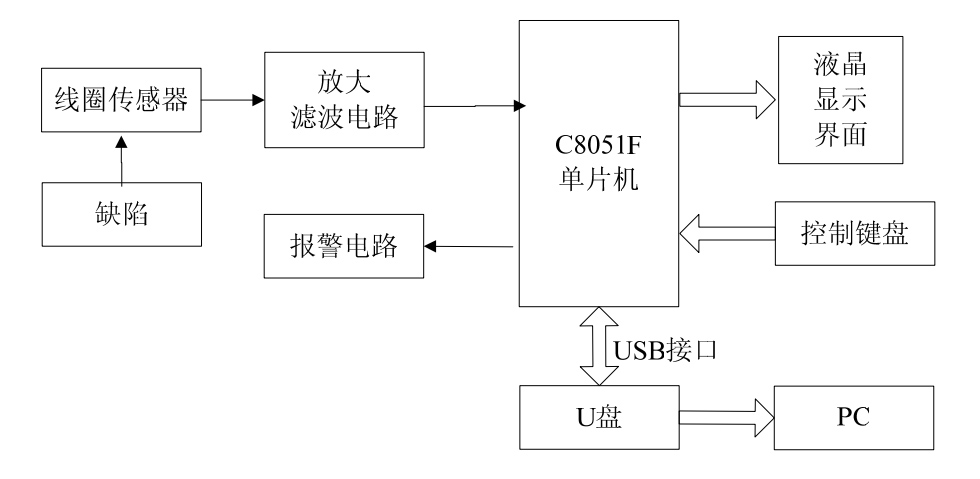

漏磁探傷系統是利用線圈傳感器來檢測鋼管的漏磁信號。原始的漏磁信號經過放大、濾波等預處理電路之后,送到C8051F020單片機內,經過單片機片內自帶的A/D轉換系統,模擬的漏磁信號轉化成數字量;此時我們就可以對這些數字量進行分析、處理;并且在此基礎上,判斷出鋼管有無缺陷;在分析、處理這些數字化的漏磁信號的同時,系統還通過液晶顯示屏實時顯示檢測到的這些漏磁信號的波形以及檢測的位置等信息,并將這些數字化的漏磁信號通過USB接口以文件形式存儲下來,可以供計算機以文本文檔的形式查看數據,或通過MATLAB軟件直接查看波形;必要時還可對數據進行進一步的分析,處理;當發現鋼管有缺陷時,通過報警電路報警;此外,系統還設計了一個控制鍵盤作為人機交互的接口,可以通過按鍵控制,對系統進行一些參數的設置。該系統主要只檢測鋼管的橫向缺陷,對縱向缺陷檢測效果不好。 整個系統主要是包括以下幾個部分: (1)漏磁信號采集:該部分主要由線圈傳感器輸出電路、輸出信號的放大及濾波等預處理電路構成。把傳感器檢測到的原始漏磁場信號變?yōu)殡妷盒盘?hào)后,經放大、濾波,使其符合單片機的輸入要求,供C8051F020單片機做后續處理。 (2) A/D轉換:通過單片機片內自帶的A/D轉換,將預處理過后的模擬信號進行數字化。 (3)系統輸入:采用鍵盤輸入,通過輸入必要的數值進行系統的一些參數修改和設定。 (4)系統輸出:本系統采用320×240液晶顯示器,可以實時顯示檢測到的漏磁信號的波形和存儲這些漏磁信號的數值;此外,采用蜂鳴器構成簡單的報警電路,當檢查到鋼管缺陷時,實時產生報警。 (5)微控制器:系統的微控制器采用的是C8051F020單片機。系統的輸入輸出設備、數據的采集及缺陷時報警等都由該單片機來控制,數據的A/D轉換、處理、分析等也由該單片機來處理。 (6)數據存儲:通過USB接口,將A/D轉換后的漏磁信號存儲到大容量的U盤中。 下一篇:鋼管漏磁檢測設備信號放大電路設計-飛泰檢測儀器 |
